Warmteopbrengst van de EPS systemen
|
Warmteopbrengst van de verschillende EPS systemen volgens norm:DIN EN 1264
|
|||||||||
| Systeem | Kenmerken | Opbouw | Opbouw- hoogte *) | Warmteopbrengst | Constructie- datasheet |
||||
|---|---|---|---|---|---|---|---|---|---|

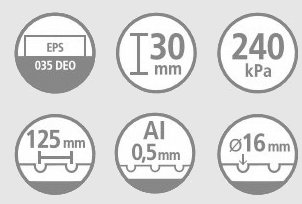

| IDEAAL EPS 30 |
|
||||||||
| Tegels op CompactFloor PRO | 42 mm | 106,7 W/m²  | | ||||||
| Tegels op STRONGBOARD FL | 35 mm | 101,9 W/m² | | ||||||
| Tegels op Fermacell (20 mm) | 50 mm | 73,7 W/m² | | ||||||

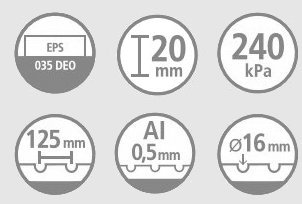

| IDEAAL NEO 20 |
|
||||||||
| Tegels op CompactFloor PRO | 32 mm | 106,7 W/m² | | ||||||
| Tegels op STRONGBOARD FL | 25 mm | 101,9 W/m² | | ||||||
| Tegels op Fermacell (20 mm) | 40 mm | 73,7 W/m² | | ||||||

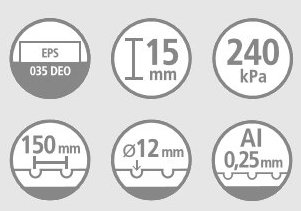

| IDEAAL TOP 15 |
|
||||||||
| Tegels op CompactFloor PRO | 27 mm | 93,3 W/m² | | ||||||
| Tegels op STRONGBOARD FL | 20 mm | 88,7 W/m² | | ||||||
| Tegels op Fermacell (20 mm) | 35 mm | 64,8 W/m² | | ||||||
*) Opbouwhoogte zonder tegels
Verklaring
 | Basismateriaal |  | Opbouwhoogte |  | Max. toelaatbare druk |
 | Hart op hart afstand buizen |  | Buisdiameter |  | Dikte aluminium lamellen |
