Compact Floor BASE12







Compact Floor BASE12:
Droogbouw optimalisatie met hoge warmtegleidbaarheid van 0,4 W/mK en slechts 12 mm dun

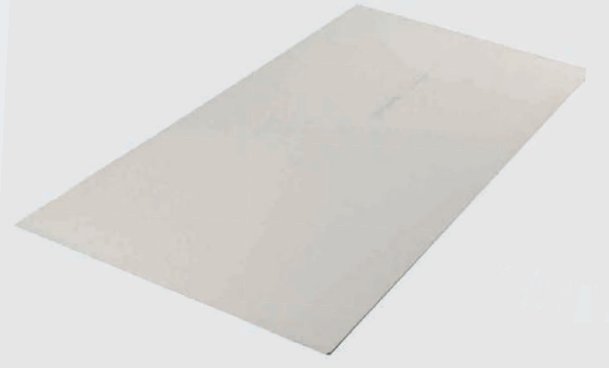

De nieuwste ontwikkeling op het gebied van droogbouw verwarming is COMPACT FLOOR BASE12: een gipsvezelplaat met een hoogte van slechts 12 mm met een hoge warmtegeleidbaarheid.

Door een vernieuwde samenstelling en hoge materiaaldichtheid biedt Compact Floor Base12 een warmtegeleidend vermogen van 0,4 W/mK.
In vergelijking met momenteel gangbare gipsvezelplaten betekent dat een stijging van ca 40%.
Daarnaast betekent Compact Floor Base12 met een opbouwhoogte van slechts 12 mm een besparing van bijna 50% installatiehoogte.

Hierdoor kunnen nog dunnere constructies op het gebied van vloerverwarming gerealiseerd worden:

Door de combinatie met de droogbouw vloerverwarmingsystemen biedt Compact Floor Base12 niet alleen een aanzienlijk hogere verwarmingsprestatie, dan met de gangbare gipsvezelplaten, maar ook een hogere reactiesnelheid van het gehele vloerverwarmingssysteem.

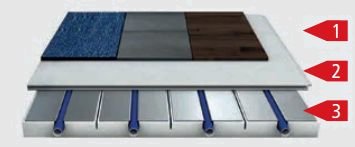

Compact Floor Bas12 Opbouw

  1. Gewenste vloer-bedekking

  2. Compact Floor Base12 - 12 mm

  3. droogbouwsysteem (EPS30, NEO20 of TOP15)

Messing-Groef verbinding






De Compact Floor Base12 platen met afmetingen van 1200 x 600 x 12 mm, worden door een messing- en groefverbinding aan elkaar bevestigd.
De tot het systeem behorende BASE Fixlijm zorgt voor een perfecte verbinding.
De installatie is meer dan eenvoudig: de randen van de platen worden aan elkaar geschoven en verlijmd. Aan elkaar schroeven is niet noodzakelijk.

De vloer is na 24 uur begaanbaar en kan voorzien worden van de gewenste vloerbedekking.





De montage van Compact Floor Base12

AFGIFTE VERWARMTING/KOELING GEGEVENS

Warmte afgifte volgens DIN EN 1264
Gemiddelde temperatuur verwarmingswater 35°C
Delta T: 5 K
Vloerverwarming
(b.v. IDEAL systeem)
Montage afstand = 250 mm
Vloerverwarming
(b.v. IDEAL systeem)
Montage afstand = 125 mm
Kamertemperatuur = 20°C Kamertemperatuur = 24°C Kamertemperatuur = 20°C Kamertemperatuur = 24°C
Parket, laminaat, designvloeren (Warmteweerstand = 0,05 m²K/W) 56,4 W/m² 41,0 W/m² 70,3 W/m² 51,1 W/m²
Tapijt (Warmteweerstand = 0,10 m²K/W) 45,7 W/m² 33,3 W/m² 55,2 W/m² 40,1 W/m²
Velours, voorgelakt parket (Warmteweerstand = 0,15 m²K/W) 38,5 W/m² 28,0 W/m² 45,4 W/m² 33,0 W/m²



Koelvermogen volgens DIN EN 1264
Gemiddelde koelwatertemperatuur = 18°C
Delta T = 3 K
Vloerverwarming (b.v. IDEAL systeem)
Montageafstand = 250 mm
Vloerverwarming (b.v. IDEAL systeem)
Montageafstand = 125 mm
Kamertemperatuur = 24°C Kamertemperatuur = 26°C Kamertemperatuur = 24°C Kamertemperatuur = 26°C
Parket, laminaat, designvloeren (Warmteweerstand = 0,05 m²K/W) 17,3 W/m² 23,3 W/m² 20,8 W/m² 28,0 W/m²
>Tapijt (Warmteweerstand = 0,10 m²K/W) 14,7 W/m² 19,8 W/m² 17,3 W/m² 23,2 W/m²
Velours, voorgelakt parket (Warmteweerstand= 0,15 m²K/W) 12,7 W/m² 17,1 W/m² 14,7 W/m² 19,8 W/m²



Toepassingen Compact Floor BASE12

COMPACT FLOOR BASE12 is universeel voor alle typen vloerbedeking toe te passen.

Parket, tegels, laminaat, PVC, tapijt: alles is mogelijk.
Bij toepassing van tegels kunnen formaten tot 60x60 cm toegepast worden.



Download gegevens Compact Floor Base12



Technische kenmerken

MateriaalGipsvezelplaat volgens DIN EN14190: 2014
Afmetingen1.200 x 600 x 12 mm
Gewicht16,8 KG/m2
Warmte geleidingsvermogen0,40 W/mK
BelastbaarheidTot 3 kN/m2
VloerbedekkingTegels, tapijt, parket, PVC, laminaat
BrandbaarheidA1: niet brandbaar



Beschikbare produkten

CompactFloor BASE 12 0,72 m² afmetingen 1.200 x 600 x 12 mm
CompactFloor BASE Fixlijm (ca. 10 m² / 1 tube) 310 ml tubes
ZaagbladT 141 HM
Zie onze webshop voor prijsinformatie Compact Floor Base12

Informatie over toe te passen lijm
