AirUnit decentrale ventilatiesystemen: de regeling

AirUnit Heatnet

Draadloze bediening voor de Airunit

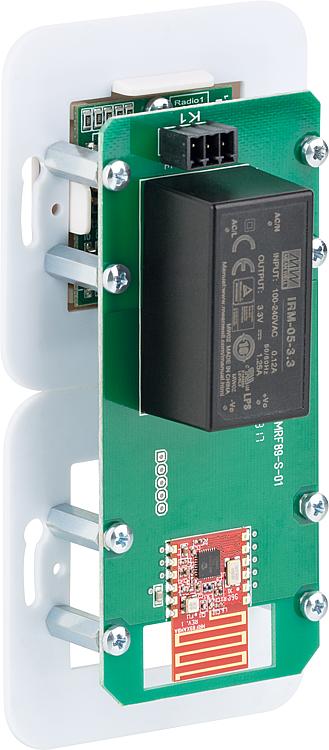

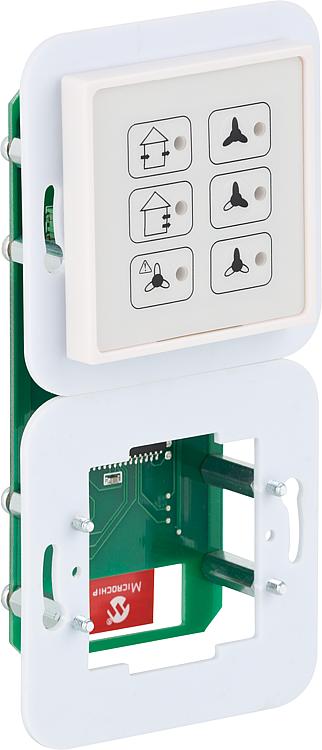

De Zender

AirUnit Heatnet
AirUnit Heatnet

  • Geen bedrading tussen de controle- en ventilatoreenheid nodig dan met name in de revalidatie geschikte
  • draadloze bedieningspaneel voor het schakelen van de verschillende bedrijfsstanden en vermogensniveaus van maximaal 20 bloweraggregaten of 10 blazer paar EventAir
  • 4 vermogenniveaus 15/20/30/40 m│ / h (optioneel 3 vermogensniveaus en uit)
  • zomerstand (toename of uitlaat modus zonder warmteterugwinning)
  • winter bedrijf (omkeren modus met warmteterugwinning)
  • sleep timer-functie (unit pelt af door te drukken en is na 2 uur slaap tijd weer in bedrijf)
  • filterwisselindicatie (knipperende LED na 3 maanden)
  • Combinatie met standaardschakelaar gestel 55 x 55 mm (bijv Gira bestelnr. 62005 56 en afdekrolluik bestelnr. 62 041 99, niet inbegrepen)
  • Inclusief montagedoos

Specificaties:

  • met ge´ntegreerde voeding
  • Ingangsspanning: 230 V / 50 Hz
  • Uitgangsspanning: 3,3 V / DC
  • frequentie: 868 MHz
  • bereik: tot 100 m, minder afscherming van componenten

De ontvanger

AirUnit Heatnet
AirUnit Heatnet

  • Ontvangermodule voor draadloze signaaloverdracht tussen ventilatorunit en regeleenheid
  • Voor het regelen van ÚÚn ventilatoreenheid EventAir
  • Te combineren met standaard schakelframe 55 x 55 mm (bijv. Gira bestelnr .: 62 005 55 en blinde afdekking Bestelnr .: 62 041 99, niet in Leveringsomvang)
  • Inclusief montagedoos

Specificaties:

  • Met ge´ntegreerde voeding
  • Ingangsspanning: 230 V / AC
  • Uitgangsspanning: 12 V / DC
  • Frequentie: 868 MHz
  • Bereik: tot 100 m, minder indien afgeschermd door componenten

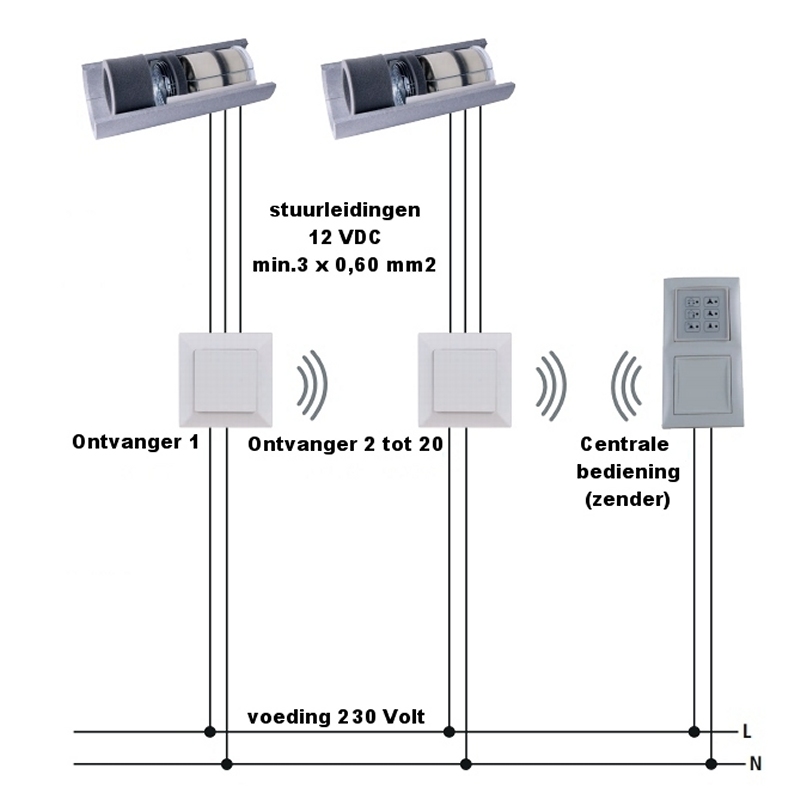

Schema

AirUnit Heatnet

Uitgebreide handleiding

Download HIER de uitgebreide handleiding van de draadloze bediening (Duits)



Functie in zomer stand

In de zomerstand werkt de AirUnit zonder warmteterugwinning:
Door de Air Unit ventilatie-unit(s) in deze instelling te zetten is er een constante toevoer modus 1) of extractie modus 2) en wordt de warmteterugwinning niet toegepast. Na 8 uur, zal automatisch de winterstand met warmteterugwinning worden ingeschakeld.
1) Deze modus wordt bepaald door de elektrische aansluiting van de ventilator. Het apparaat kan worden gebruikt als toevoer of afvoer van lucht van of naar de ruimte.(zie Elektrische aansluiting in de Montage-instructies).

Functie in de winter stand

In de winterstand werkt de AirUnit met warmteterugwinning:
Door de Airunit ventilatie-unit(s) in deze instelling te zetten werkt de ventilatie in 2 afwisselend te stellen tijdsintervallen.
In het eerste interval (afvoer fase) wordt "gebruikte" lucht door de ventilatie-unit naar buiten afgevoerd.
De lucht stroomt daarbij door de keramische warmteopslag, die de warmte van de ruimte(n) absorbeert.
In het tweede interval (toevoer fase) wordt "frisse" lucht via de ventilatie-unit in de kamer geblazen.
De buitenlucht stroomt door de met warmte opgeslagen warmteterugwinning en neemt daarbij de temperatuur van de eerder opgeslagen warmte aan en distibueert deze weer naar de binnenruimte.
Bij een paar weken gecombineerd gebruik van de Airunit ventilatie-units in tegengestelde richting, dat wil zeggen, het eerste apparaat in de vraag en het tweede apparaat in de afvoerlucht-modus (en in het volgende interval vice versa) kan een warmteterugwinning tot 90% worden gerealiseerd.

AirUnit ventilatiesysteem met 3 luchttoevoer en 3 luchtafvoer eenheden


3 apparaten in afvoerlucht "zomerstand" en 3 apparaten in luchttoevoer-"zomerstand"

AirUnit Heatnet

Minimale ventilatie

Om een permanente minimum ventilatie te verkrijgen, zijn de AirUnit ventilatie-eenheden uitgerust met een mogelijkheid om een constante ventilatie op minimaal vermogen in te stellen.
De ventilatie-unit werkt dan afhankelijk van de instelling constant in de zomer- of winter-stand. Dit kan in het het apparaat worden ingesteld. De AirUnit werkt dan niet meer via het bedieningspaneel en de besturingselektronica is hierbij uitgeschakeld.
Uitgebreide informatie treft u in de bedieningsinstructies en het montagevoorschrift).
